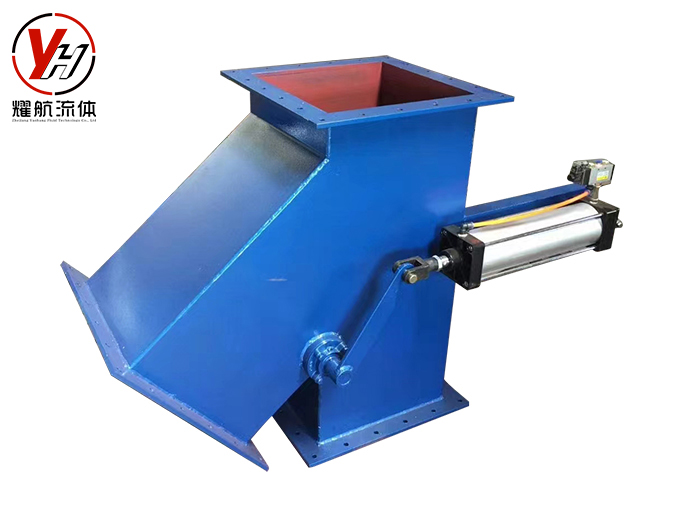

三通粉料閥主要由殼體、推動主軸、閥板、物料進出法蘭口、（電動、手動、氣動）驅動裝置構成，利用驅動裝置快速切換物料流通方向，適用于300度以下物料流向變化頻繁的各種固體散裝物料。
三通粉料閥進出料口可根據用戶需要定做不同的角度如：45度、60度、55度、35度等，連接法蘭分為方形法蘭與圓形法蘭兩個系列，通用口徑為150毫米至1000毫米分為幾十種規格，驅動裝置分為電動、手動、氣動三種驅動方式。
三通粉料閥工作原理
三通粉料閥通過改變閥板的擺動方向，來實現粉狀和粒狀散料在自由落料過程中改變物料的落料方向，主要用在火力發電廠、水泥廠、冶金廠、化工原料廠的料倉或物料輸送管路上。
三通粉料閥主要材質為碳鋼板與不銹鋼板焊接制成，在設計與制造上充分考慮了各種粉料的特性，具備不卡料、物料流通面積大、連接安裝簡易、運行平穩可靠、日常操作與維護簡單等優點。
三通粉料閥外形尺寸表
規格型號 | 外徑 | 中心距 | 內徑 | 角度 | 高度 | 出口中心距離 | N-Φ |
PH20 | 300*300 | 250*250 | 200*200 | 45 | 560 | 600 | 8-Φ13 |
PH20 | 300*300 | 250*250 | 200*200 | 60 | 850 | 660 | 8-Φ13 |
PH30 | 400*400 | 350*350 | 300*300 | 45 | 700 | 400 | 8-Φ18 |
PH30 | 400*400 | 350*350 | 300*300 | 60 | 1000 | 850 | 8-Φ18 |
PH40 | 500*500 | 450*450 | 400*400 | 45 | 840 | 480 | 8-Φ18 |
PH40 | 500*500 | 450*450 | 400*400 | 60 | 1300 | 1040 | 8-Φ18 |
PH50 | 610*610 | 560*560 | 500*500 | 45 | 1000 | 585 | 12-Φ20 |
PH50 | 610*610 | 560*560 | 500*500 | 60 | 1500 | 1280 | 12-Φ20 |
PH60 | 720*720 | 660*660 | 600*600 | 45 | 1150 | 670 | 12-Φ20 |
PH60 | 720*720 | 660*660 | 600*600 | 60 | 1800 | 1450 | 12-Φ20 |
PH70 | 810*810 | 760*760 | 700*700 | 45 | 1300 | 755 | 16-Φ20 |
PH70 | 810*810 | 760*760 | 700*700 | 60 | 2000 | 1640 | 16-Φ20 |
PH80 | 800*800 | 800*800 | 800*800 | 45 | 1400 | 840 | 16-Φ20 |
PH80 | 920*920 | 860*860 | 800*800 | 60 | 2200 | 1830 | 16-Φ20 |
